Doppio ingresso temperatura: termocoppia tipo K e sensore infrarosso digitale
KIR23 Doppio ingresso termocoppia e infrarosso su CAN bus
KIR23 è un adattatore elettronico intelligente che acquisisce segnali da termocoppia tipo K e sensore infrarosso digitale, convertendoli in messaggi CAN bus standard completamente configurabili.
OVERVIEW
Doppio ingresso termico su CAN
KIR23 è un adattatore elettronico intelligente che acquisisce segnali da termocoppia tipo K e sensore infrarosso digitale, convertendoli in messaggi CAN bus standard completamente configurabili.
Progettato per ambienti industriali gravosi — dalle linee produttive ai banchi prova — KIR23 integra compensazione del giunto freddo e calibrazione digitale in un form factor PCB compatto, pronto per l'installazione in spazi ridotti e l'integrazione diretta in reti CAN esistenti.
Le applicazioni tipiche includono il monitoraggio di forni industriali e processi di trattamento termico, la misura senza contatto su superfici calde in linea di produzione (estrusione plastica, stampaggio, fonderia) e il controllo termico di cuscinetti e motori in macchinari rotativi a supporto della manutenzione predittiva.
Come tutti i prodotti NEXILICA, KIR23 nasce dalla nostra progettazione elettronica interna con supporto tecnico diretto dai progettisti.
01 / Caratteristiche
Caratteristiche Principali
Le funzionalità che rendono unico questo prodotto
Compensazione automatica del giunto freddo per massima accuratezza
Messaggi CAN completamente configurabili: ID, formato dati, frequenza di invio
Calibrazione digitale integrata per entrambi i canali di misura
Software di configurazione desktop intuitivo incluso
Form factor compatto per installazione in vani motore e spazi ridotti
02 / Vantaggi
Vantaggi
01
Dual sensing
due tecnologie di misura temperatura in un unico dispositivo compatto
02
Plug & play su CAN
si integra in reti CAN esistenti senza modifiche all'infrastruttura
03
Configurazione flessibile
messaggi CAN personalizzabili per adattarsi a qualsiasi protocollo
04
Affidabilità industriale
progettato per resistere a vibrazioni, temperature estreme e ambienti EMC gravosi
03 / Specifiche
Specifiche Tecniche
01 · SENSORI
Sensori
Termocoppia K + IR digitale + 2x NTC
Termocoppia
Tipo K, factory-calibrated
Infrarosso
Senza contatto, -70°C / +380°C (±0.5°C)
02 · COMUNICAZIONE
Interfaccia CAN
CAN 2.0A, CANopen (CiA 301)
Baud rate
125 kbit/s default, configurabile
Node ID
16 indirizzi via jumper JP1-JP4
03 · ALIMENTAZIONE · FISICO
Alimentazione
9V - 28V (tipico 12V)
Assorbimento
14 - 32 mA (tipico 21 mA)
Temperatura operativa
-20°C / +125°C
Dimensioni
50 x 40 mm
04 / Applicazioni
Applicazioni
Scenari di misura termica
- 01 Forni
Monitoraggio temperatura forni industriali e impianti di trattamento termico
- 02 Estrusione
Misura senza contatto su superfici calde in linea produzione (estrusione, stampaggio, fonderia)
- 03 Predictive maintenance
Controllo termico cuscinetti e motori in macchinari rotativi per manutenzione predittiva
- 04 Banchi prova
Controllo termico motori e scarichi in banchi prova automotive
- 05 Lab automation
Acquisizione dati termici in sistemi di collaudo automatizzati
- 06 Field monitoring
Sorveglianza termica di componenti elettronici in campo

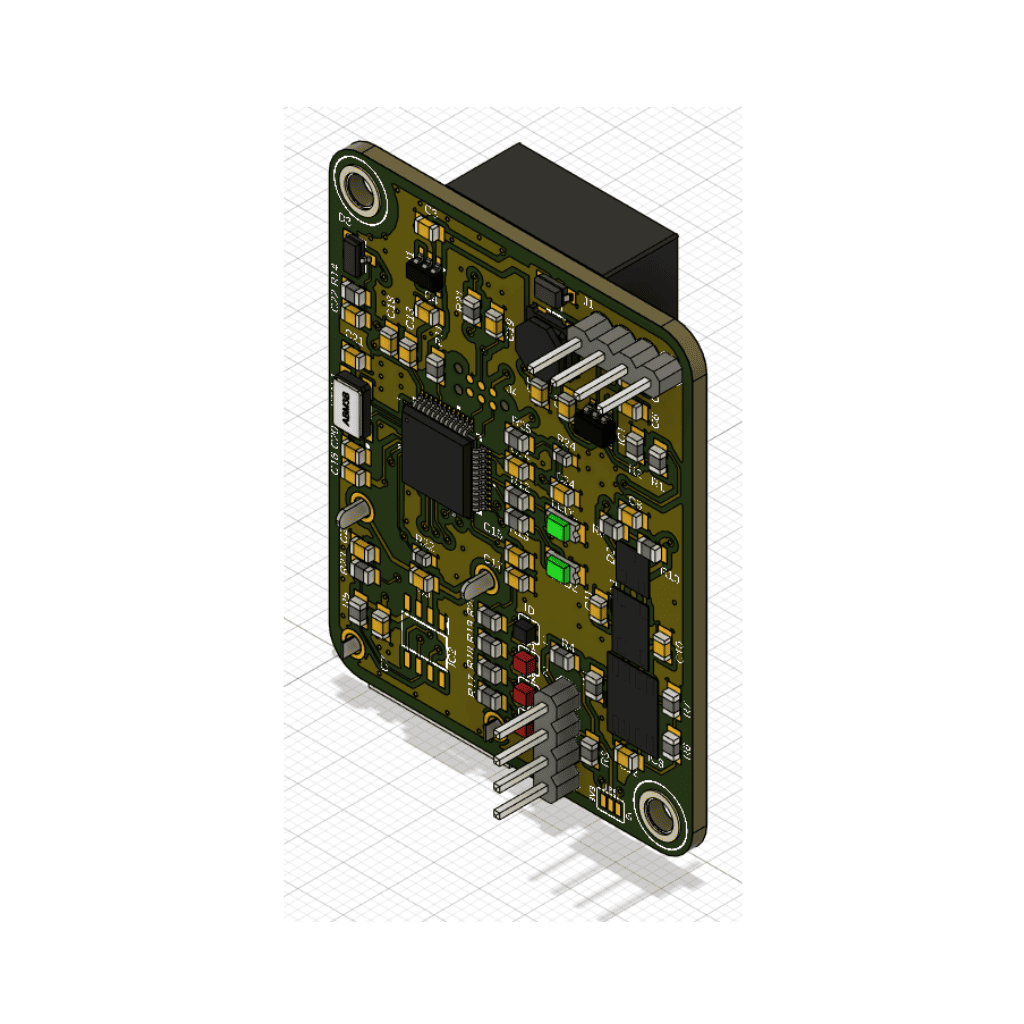

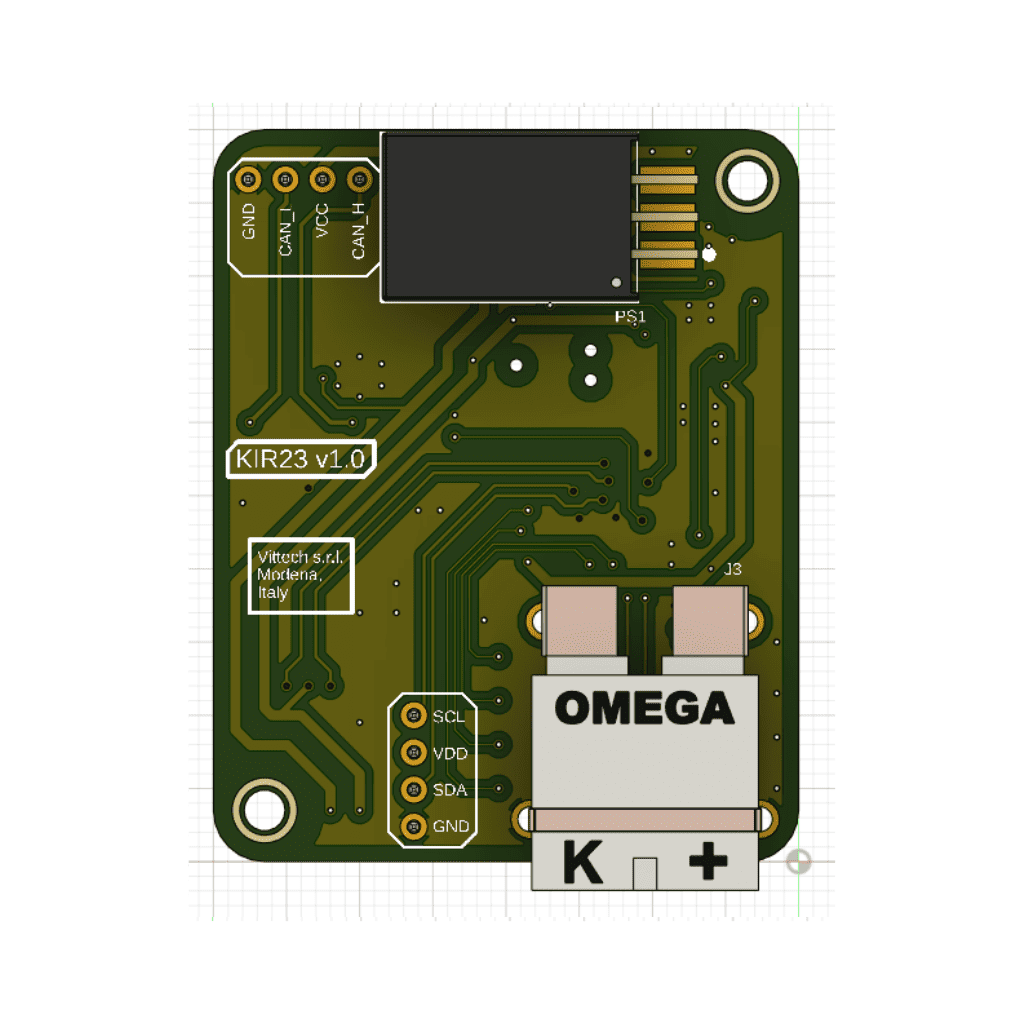

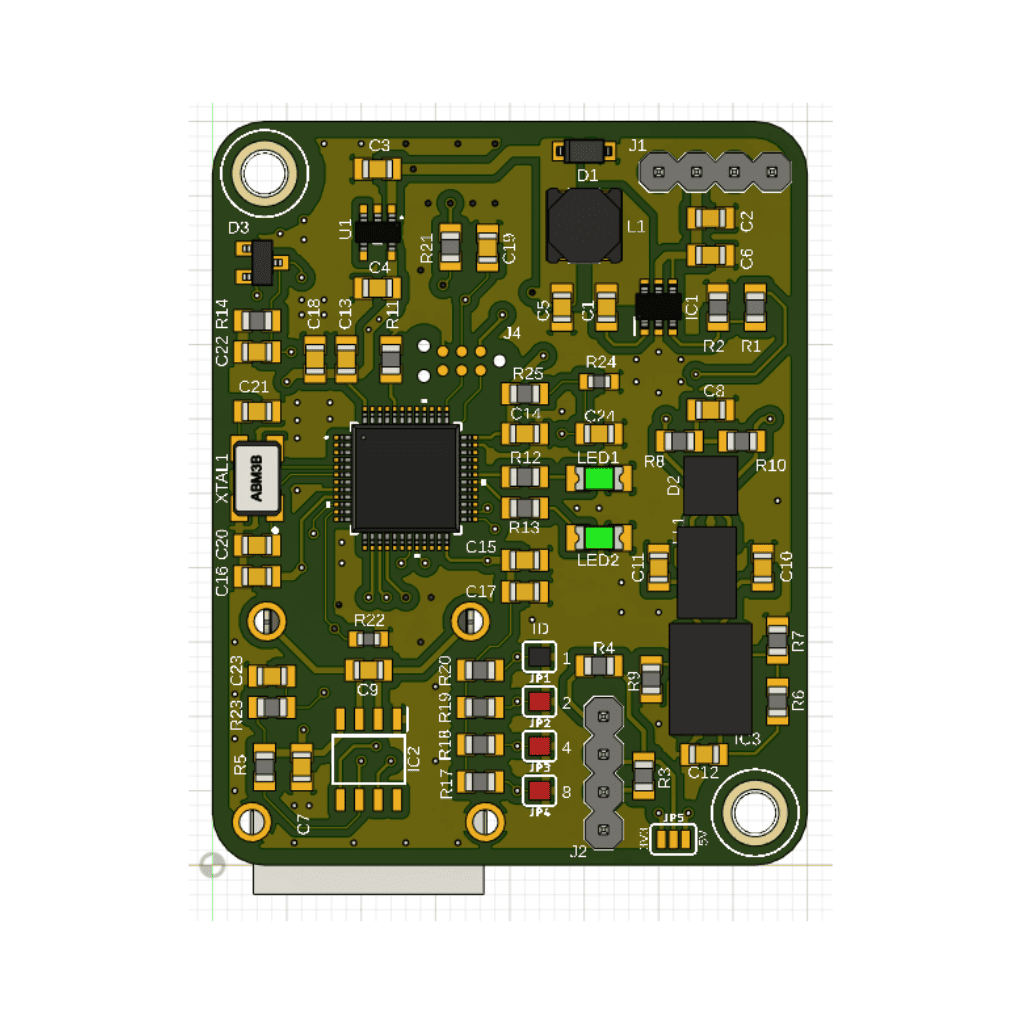

05 / Galleria
Galleria
06 / FAQ
KIR23: le domande dei nostri clienti
Quali tipi di termocoppia supporta KIR23?
KIR23 supporta nativamente le termocoppie di tipo K, le più diffuse in ambito industriale e di processo grazie al loro ampio range di temperatura e alla buona linearità. La compensazione automatica del giunto freddo è integrata nel dispositivo, garantendo misure accurate senza necessità di circuiti esterni di compensazione.
Qual è il range di misura del sensore infrarosso di KIR23?
Il sensore infrarosso digitale integrato in KIR23 consente la misura di temperatura senza contatto, ideale per superfici in movimento, parti rotanti o oggetti caldi difficilmente raggiungibili come pezzi in linea di estrusione, superfici di forni o cuscinetti su macchinari industriali. Il range e la risoluzione del sensore IR sono ottimizzati per le applicazioni di processo industriale e di collaudo automatizzato.
Quali sono i limiti di temperatura operativa di KIR23?
KIR23 è progettato per operare in ambienti gravosi con range di temperatura operativa esteso, tipico delle applicazioni industriali, dei processi ad alta temperatura e dei banchi prova. L'elettronica è dimensionata per resistere a vibrazioni, interferenze elettromagnetiche e cicli termici ripetuti senza degradazione delle prestazioni di misura.
Come funziona la calibrazione di KIR23?
KIR23 integra un sistema di calibrazione digitale accessibile tramite il software di configurazione desktop incluso, che consente di calibrare entrambi i canali di misura — termocoppia e infrarosso — in modo indipendente. La calibrazione si esegue in pochi minuti con punti di riferimento noti, senza necessità di strumentazione specializzata di laboratorio.
