Doppia interfaccia CAN con baudrate configurabili in modo indipendente

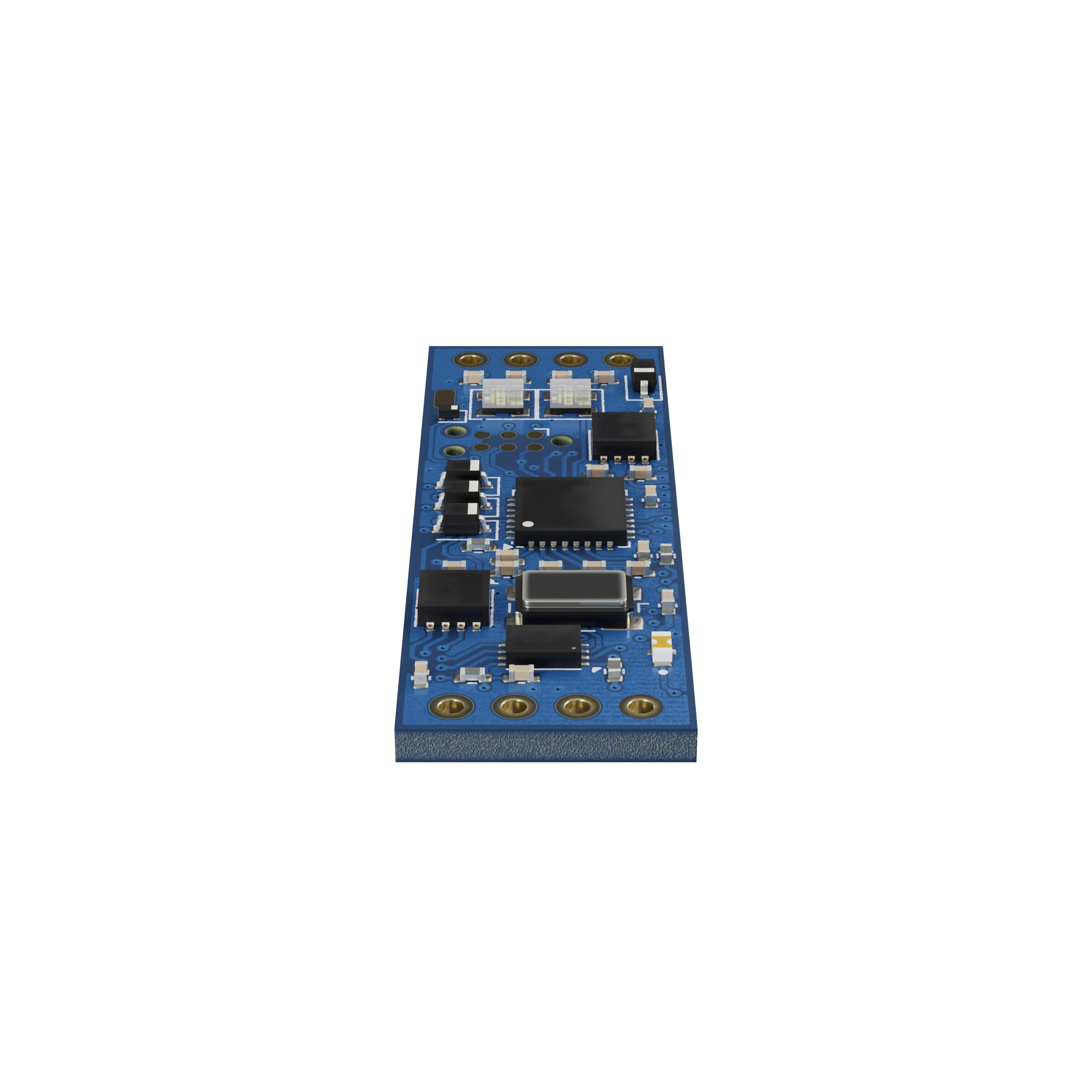

CANnect Bridge CAN-to-CAN intelligente e configurabile
Adattatore CAN bidirezionale in tempo reale, due interfacce FDCAN, baudrate indipendenti, regole di trasformazione per canale — tutto configurabile via GUI senza scrivere firmware.
OVERVIEW
Un gateway CAN che pensa
CANnect è un gateway CAN intelligente miniaturizzato, basato su microcontrollore STM32 con doppia interfaccia FDCAN indipendente. Progettato per integrare dispositivi CAN bus con configurazioni, baudrate o ID differenti senza modifiche hardware.
Grazie al supporto nativo dei file DBC, CANnect interpreta e manipola il traffico CAN in tempo reale: traduce protocolli, applica filtri, scaling e lookup table sui singoli canali, fungendo da bridge intelligente tra reti CAN eterogenee in ambito automotive, motorsport e industriale.
01 / Caratteristiche
Caratteristiche Principali
Le funzionalità che rendono unico questo prodotto
Interpretazione e riscrittura del traffico CAN via file DBC standard
Elaborazione segnale per canale: filtri, medie mobili, gain, offset e LUT
Bridge trasparente tra reti CAN con protocolli o velocità diverse
Software di configurazione desktop intuitivo incluso
Aggiornamento firmware via CAN bus tramite utility dedicata
02 / Architettura
Bridge tra due reti CAN
Una scheda compatta che collega ECU legacy a sistemi di nuova generazione
NETWORK A
CAN-A
Legacy ECUs · 250 kbps
ECU1
ECU2
ECU3
35 × 12 mm ● BRIDGING STM32 · FDCAN
NETWORK B
CAN-B
New gen ECUs · 1 Mbps
NEW1
NEW2
NEW3
DBC
Mappatura via file
FILTER
Regole per canale
TRANSFORM
Scaling · Offset · LUT
DFU
Update via bootloader CAN
03 / Vantaggi
Vantaggi
01
Integrazione immediata
collega dispositivi CAN eterogenei senza modifiche hardware o firmware
02
Sviluppo accelerato
riduce drasticamente i tempi di prototipazione e debug su bus CAN
03
Configurazione zero-code
setup completo tramite software grafico, senza scrivere una riga di codice
04
Analisi avanzata
strumenti integrati per monitoraggio, filtraggio e manipolazione del traffico CAN in tempo reale
04 / Specifiche
Specifiche Tecniche
01 · INTERFACCE
Interfacce CAN
2x FDCAN indipendenti
Configurazione
File DBC per mappatura e trasformazione messaggi
Elaborazione
CAN ID, scaling, offset, endianness e lookup table
02 · OPERATIVITÀ
Baud rate
1 Mbps, 500 kbps, 250 kbps, 125 kbps
Bridge
Conversione tra reti CAN a velocità diverse
Ingresso analogico
1 canale 0-5V · ADC 12-bit
03 · FISICO
Alimentazione
9V - 28V
Assorbimento
14 - 32 mA, tipico 21 mA
Dimensioni
35 x 12 mm
Temperatura
-20°C / +105°C
PINOUT · CONNESSIONI
PIN · Rosso
VCC (Power)
PIN · Nero
GND (Ground)
PIN · Bianco
CAN-H
PIN · Blu
CAN-L
05 / Applicazioni
Applicazioni
Scenari di integrazione CAN
- 01 ECU integration
Integrazione ECU e prototipazione automotive
- 02 Legacy bridge
Bridge tra reti CAN legacy e sistemi di nuova generazione
- 03 Protocol mapping
Traduzione di protocollo tra centraline di fornitori diversi
- 04 Lab validation
Simulazione e test di reti CAN bus in laboratorio
- 05 Analog input
Condizionamento e conversione segnali da sensori analogici
- 06 Telemetry
Acquisizione dati telemetrici in ambito motorsport e racing
06 / Galleria

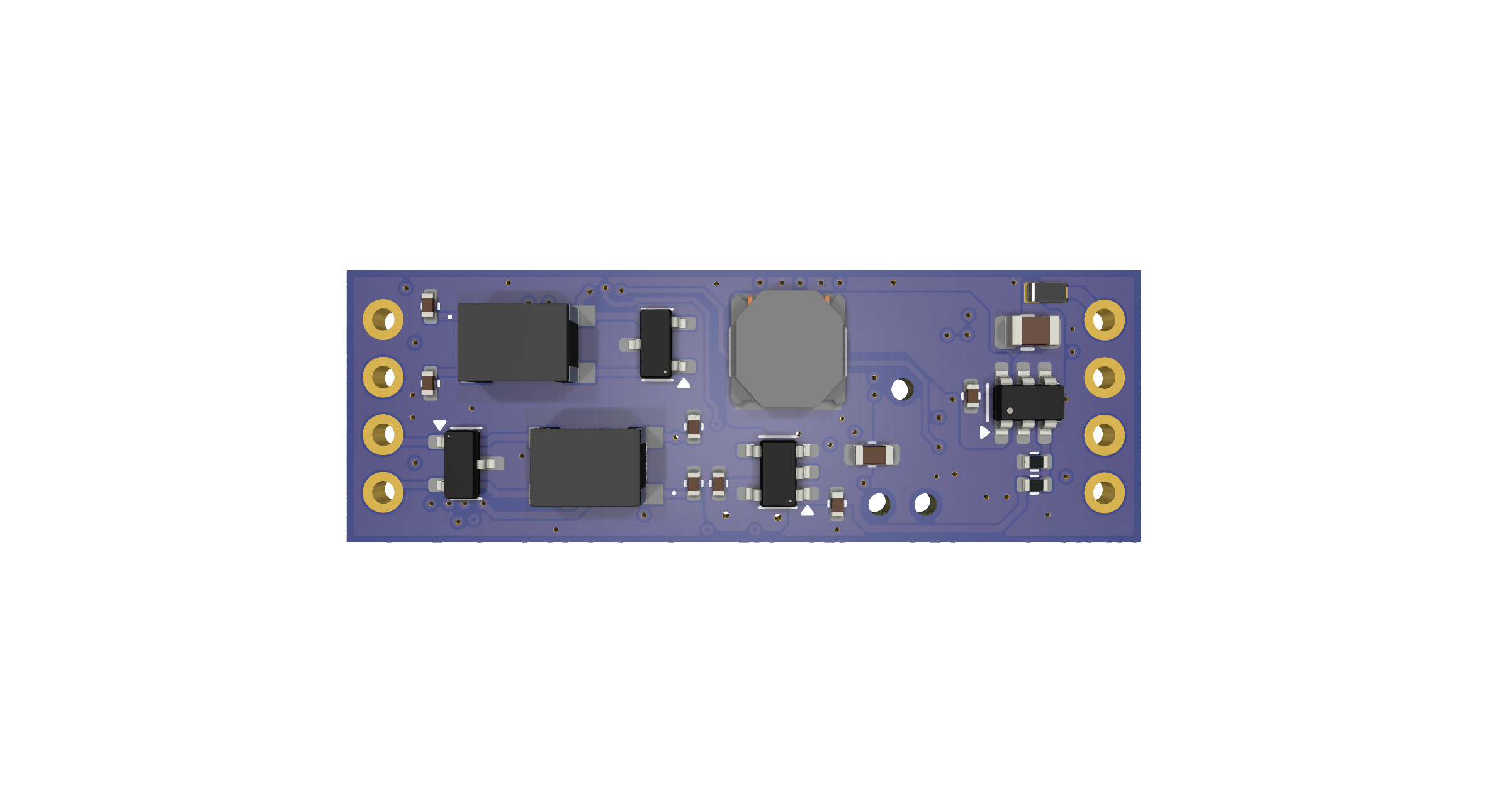

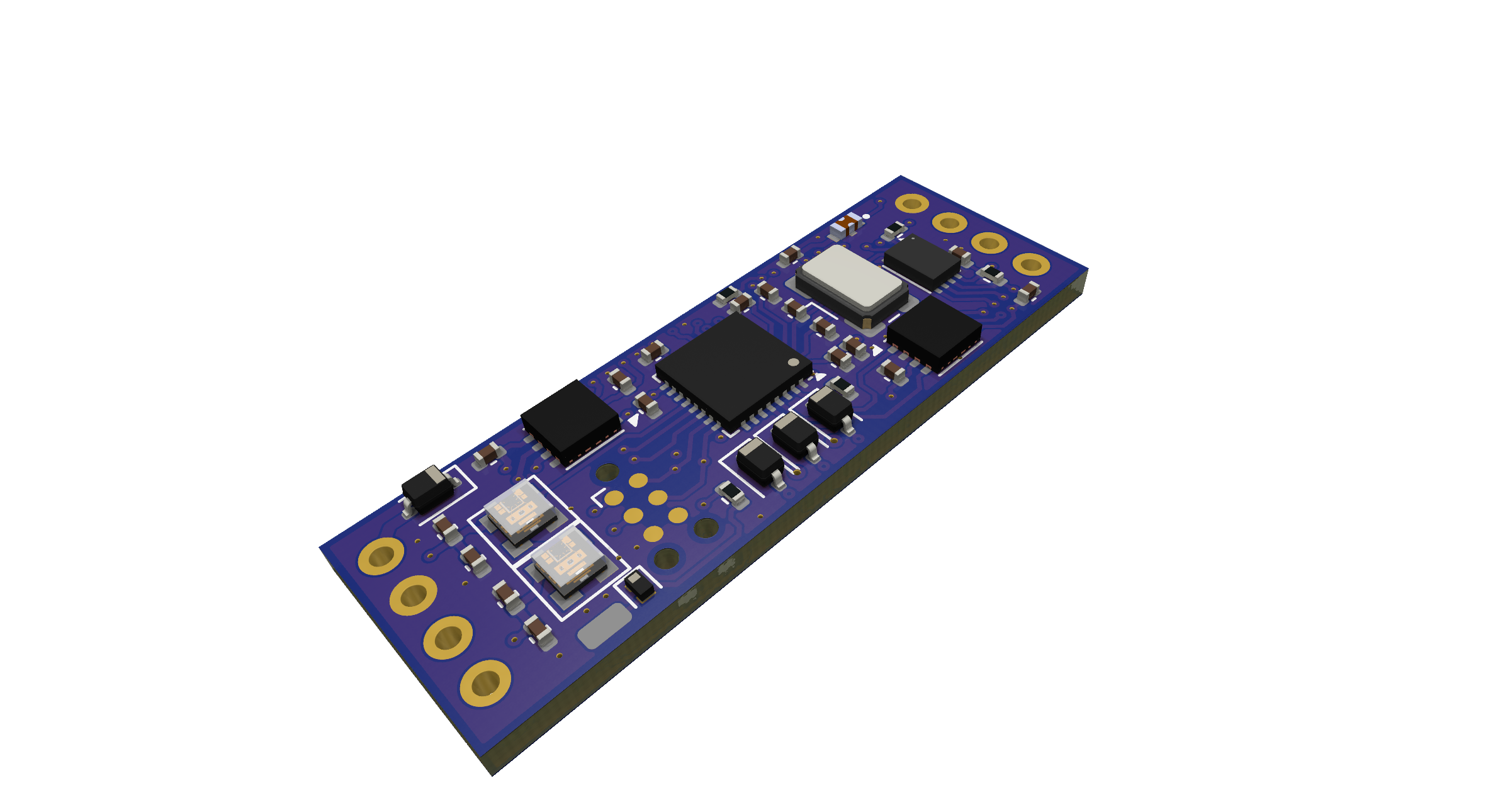

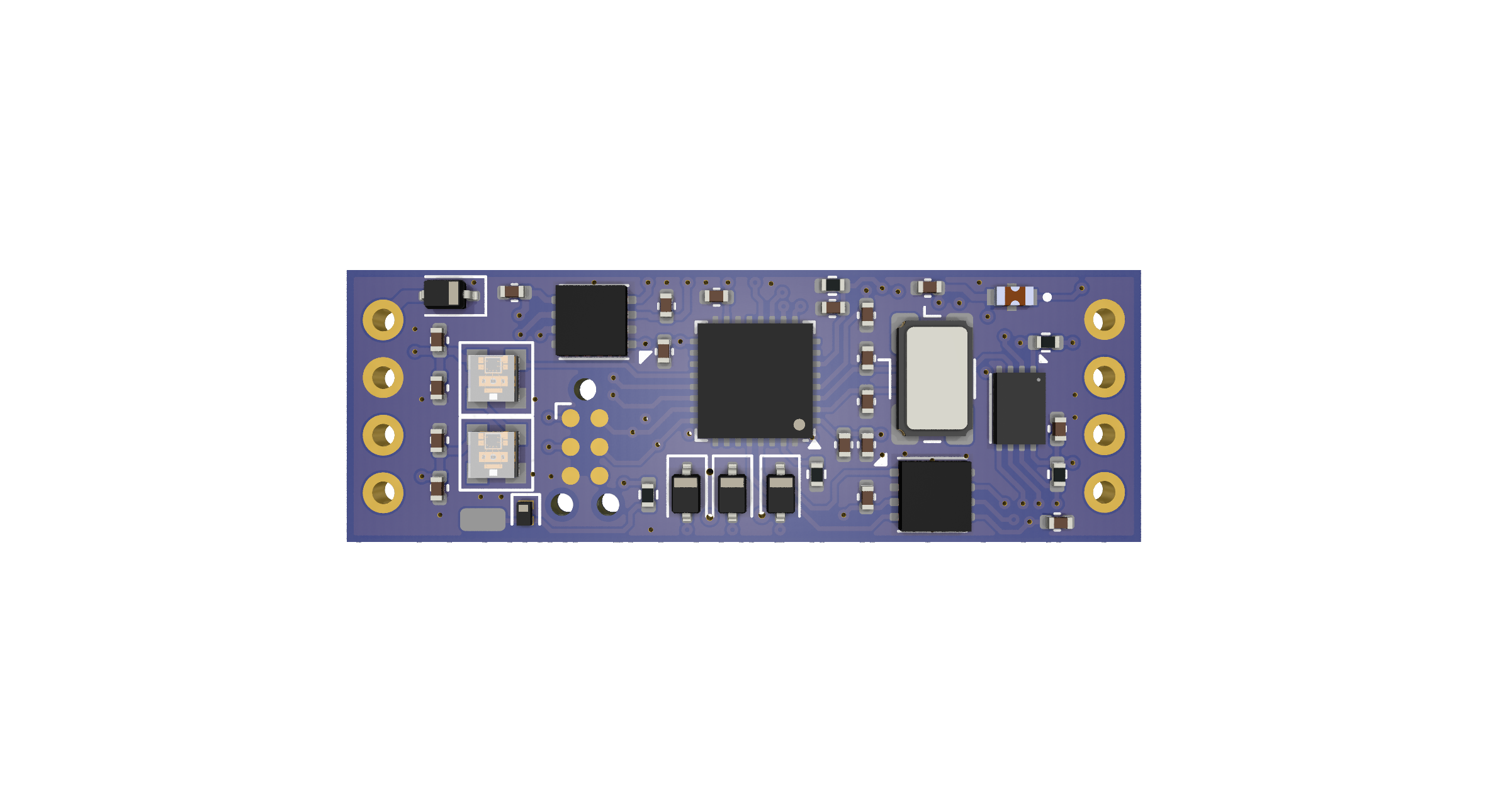

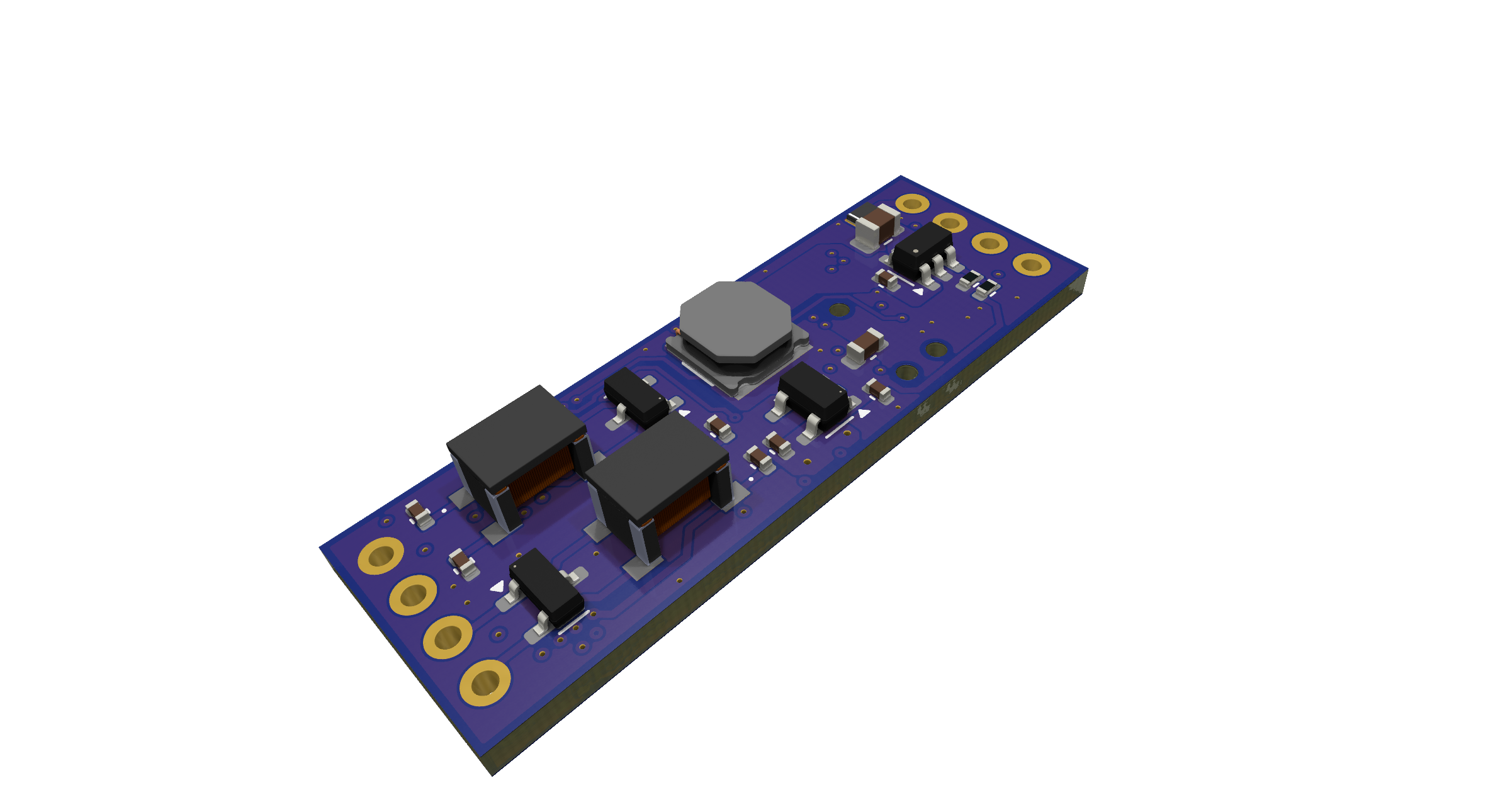

Galleria
07 / FAQ
CANnect: le domande dei nostri clienti
Come si configura CANnect senza scrivere codice?
CANnect si configura interamente tramite il software desktop grafico incluso, che permette di impostare baudrate, filtri, mapping dei CAN ID e regole di trasformazione dei messaggi con un'interfaccia visuale. Non è necessaria alcuna competenza di programmazione: basta caricare i file DBC delle reti coinvolte e definire le regole di bridging con pochi clic.
CANnect è compatibile con le reti CAN bus già presenti nei nostri impianti?
Sì, CANnect supporta i baud rate standard da 125 kbps a 1 Mbps e opera come bridge trasparente tra reti CAN eterogenee. Grazie al supporto dei file DBC, si adatta a qualsiasi protocollo CAN esistente senza richiedere modifiche hardware o firmware ai dispositivi già installati sulla rete.
Quali sono le dimensioni fisiche di CANnect e come si installa?
La scheda misura appena 35 x 12 mm, un form factor estremamente compatto che consente l'installazione anche in spazi molto ridotti come vani motore, quadri elettrici o cablaggi esistenti. L'alimentazione accetta tensioni da 9V a 28V con un assorbimento tipico di soli 21 mA, rendendo l'integrazione semplice in qualsiasi contesto automotive o industriale.
Come si aggiorna il firmware di CANnect via CAN bus?
Il firmware si aggiorna tramite un'utility dedicata che invia il nuovo firmware direttamente sul bus CAN, senza necessità di smontare la scheda o utilizzare programmatori esterni. Nexilica rilascia periodicamente aggiornamenti firmware che introducono nuove funzionalità e miglioramenti di stabilità.
