Tripla misura in un unico dispositivo: pressione, temperatura e umidità relativa
Pressor Pressione, temperatura e umidità in un unico nodo CAN
Sensore PHT integrato (pressione, temperatura, umidità) con uscita CAN configurabile e protocollo CANopen. Uscita digitale di potenza isolata on-board (MOSFET, 35 V / 2 A) per pilotare carichi esterni.
OVERVIEW
Tre sensori, un nodo CAN
Pressor è un nodo CAN compatto (50×30 mm) che combina sensori PHT ad alta risoluzione e un'uscita di potenza isolata in un'unica scheda. Non è solo un sensore: oltre a misurare pressione, temperatura e umidità, può pilotare direttamente carichi esterni — luci di allarme, ventole, valvole, riscaldatori — senza richiedere un PLC o un microcontrollore esterno per chiudere il loop di controllo.
L'interfaccia CANopen completamente configurabile (Object Dictionary, PDO custom, baudrate da 125 kbps a 1 Mbps) lo rende un nodo intelligente per macchinari industriali, sistemi di sicurezza, banchi di prova e impianti HVAC — dove serve combinare telemetria precisa e automazione locale autonoma in un singolo dispositivo.
01 / Caratteristiche
Caratteristiche Principali
Le funzionalità che rendono unico questo prodotto
Uscita CAN bus completamente configurabile: ID, formato dati e ciclo di trasmissione
Soglie di allarme programmabili con notifica automatica su bus CAN
Diagnostica integrata per monitoraggio stato sensore e rilevamento anomalie
Compensazione termica della misura di pressione per massima accuratezza
Involucro compatto e robusto per installazione in ambienti industriali
02 / Vantaggi
Vantaggi
01
Tre sensori in uno
elimina la necessità di sensori separati per pressione, temperatura e umidità
02
Monitoraggio autonomo
soglie di allarme e diagnostica integrata riducono gli interventi manuali
03
Configurabilità runtime via CANopen
scaling, offset, soglie e mapping PDO modificabili a caldo dall'Object Dictionary, senza riprogrammare il firmware
04
Integrazione CAN nativa
si inserisce direttamente in reti CAN esistenti senza convertitori esterni
03 / Specifiche
Specifiche Tecniche
01 · SENSORI
Sensore
PHT integrato (pressione, umidità, temperatura)
Pressione
10 - 2000 mbar (ris. 0.016 mbar)
Temperatura
-40°C / +85°C
Umidità
0 - 100 %RH (ris. 0.04 %RH)
02 · COMUNICAZIONE
Interfaccia CAN
ISO 11898-2, CANopen
Baud rate
125 kbps - 1 Mbps configurabile
Alimentazione
9V - 28V (tipico 12V)
03 · ALIMENTAZIONE · FISICO
Assorbimento
20 - 35 mA
Uscita digitale
MOSFET open-drain · 35V / 2A
Dimensioni
50 x 30 mm
PINOUT · CONNESSIONI
Connettore principale Molex PicoBlade 53261-0471
PIN · Rosso
VCC
PIN · Nero
GND
PIN · Bianco
CAN-H
PIN · Blu
CAN-L
Connettore uscita Molex PicoBlade 53261-0671
PIN · Verde
MOS_D (×2)
PIN · Marrone
GND_EXT (×2)
PIN · Giallo
VPU_EXT (×2)
04 / Applicazioni
Applicazioni
Scenari di monitoraggio
- 01 Cisterne
Allarme di soglia autonomo in cisterne e serbatoi atmosferici
- 02 Camere bianche
Controllo ambientale in camere bianche e ambienti di produzione
- 03 Sale server
Monitoraggio condizioni operative in sale server e ambienti IT critici
- 04 HVAC
Supervisione impianti HVAC e sistemi di climatizzazione
- 05 Serre
Monitoraggio ambientale in serre, vivai e agricoltura indoor
- 06 Quality control
Controllo qualità in processi produttivi sensibili a pressione e umidità
05 / Galleria

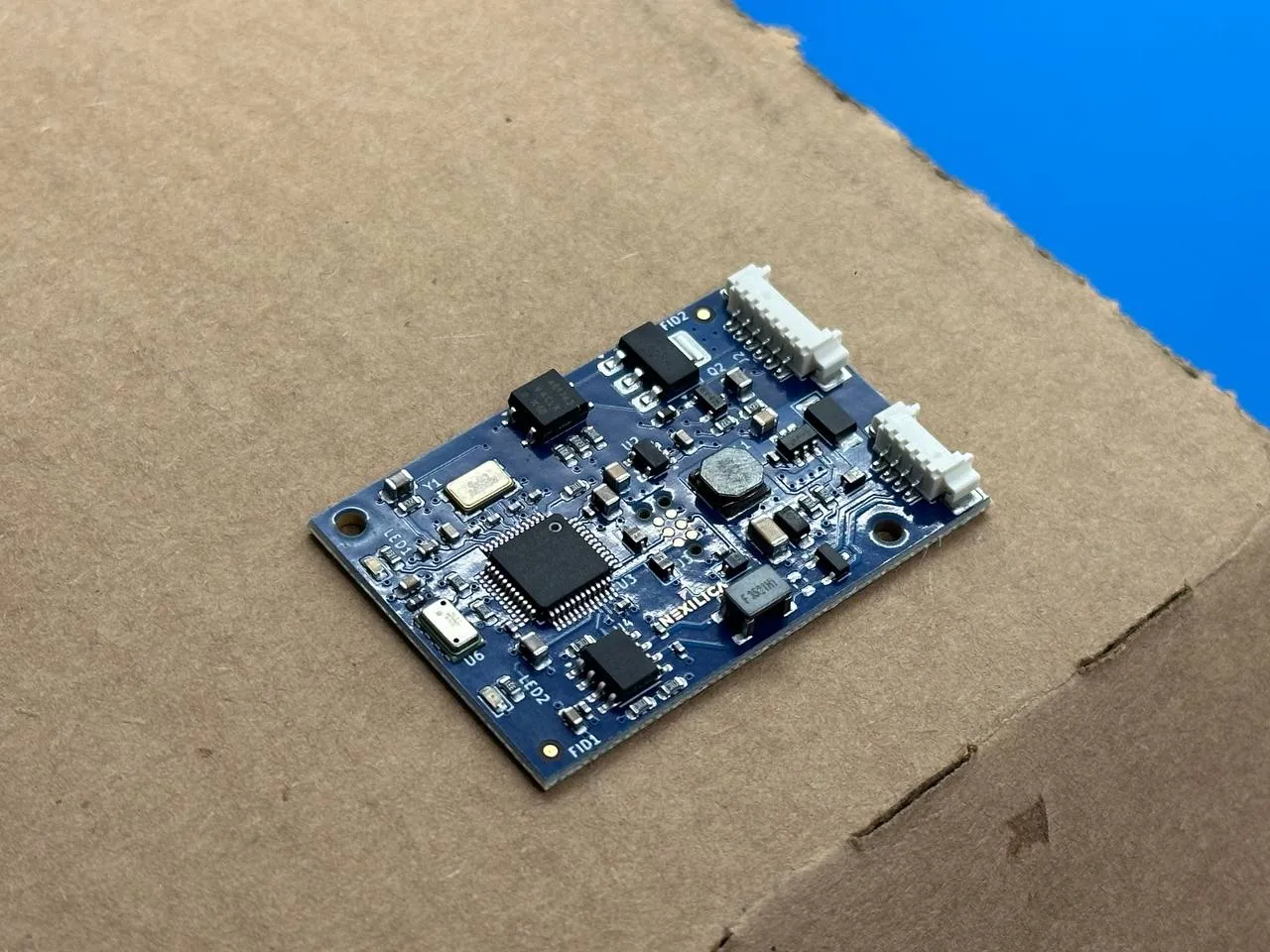

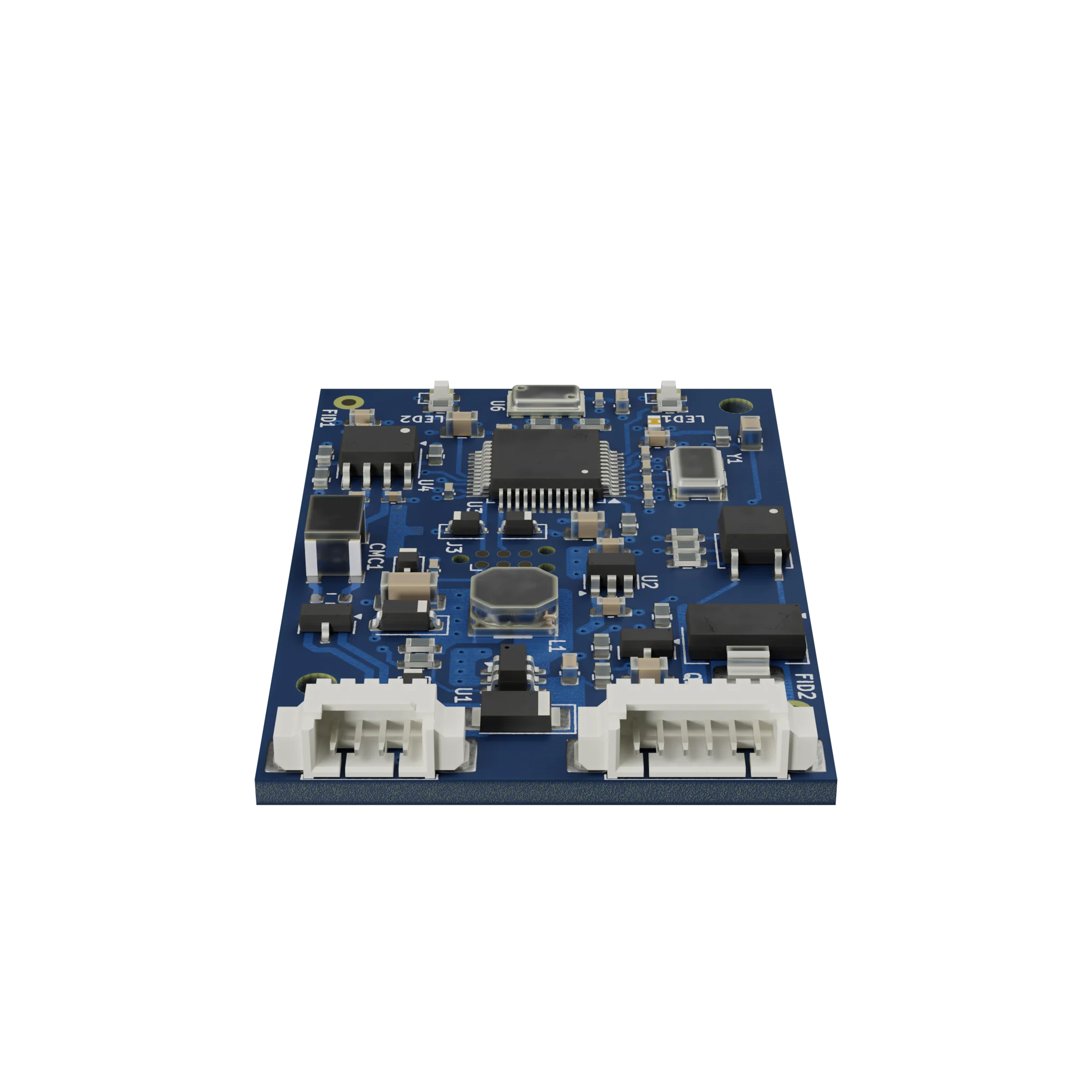

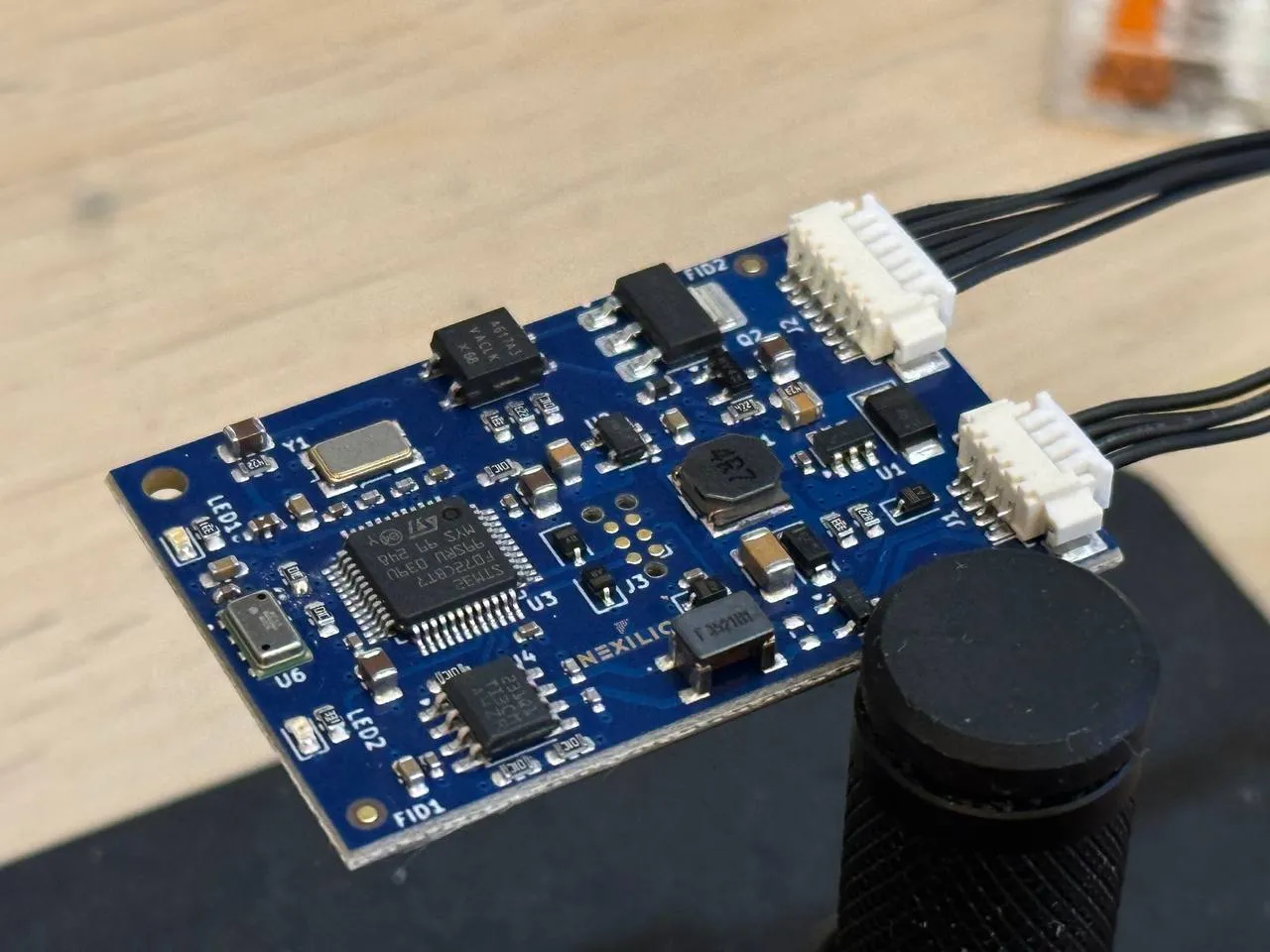

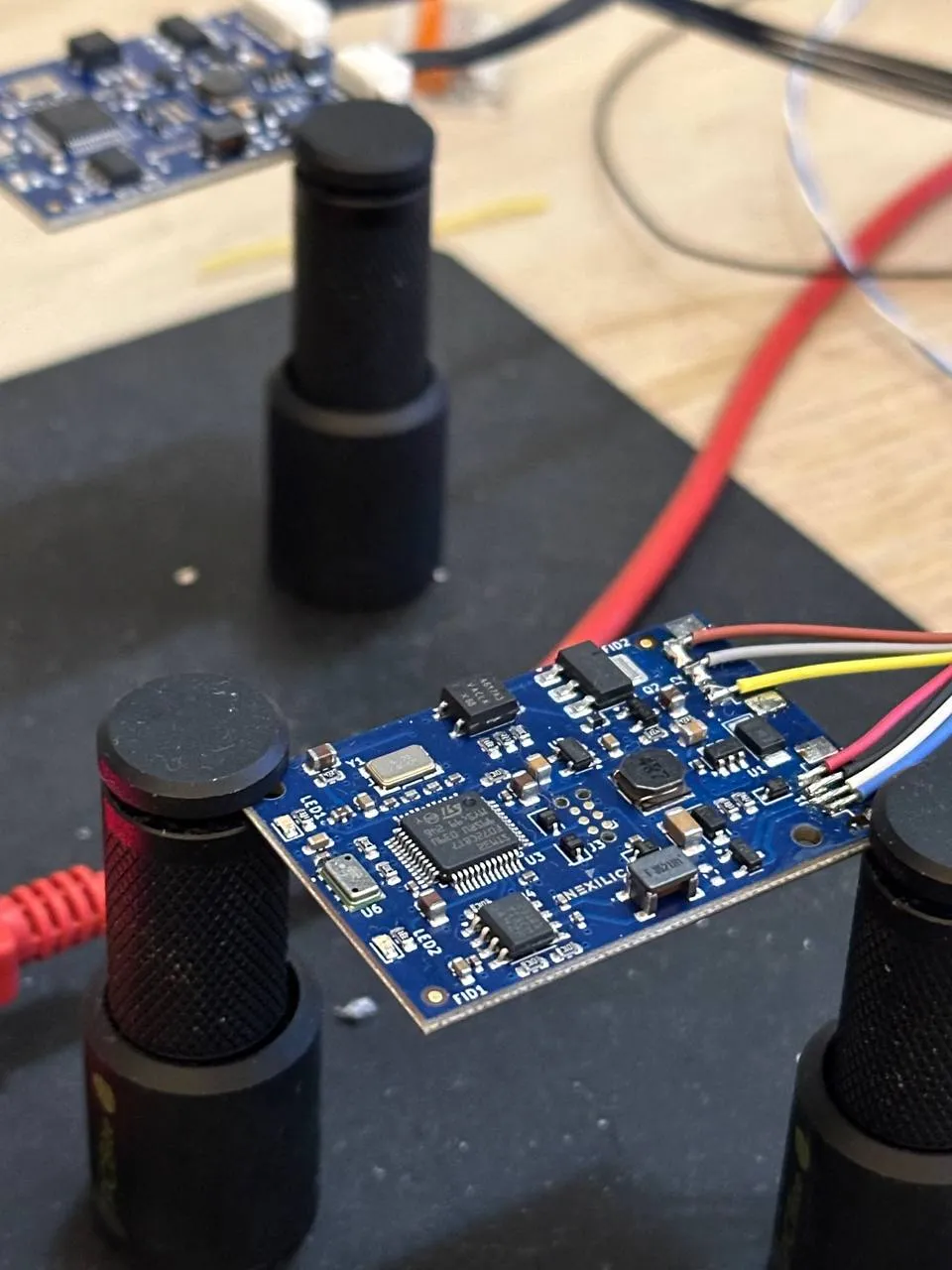

Galleria
06 / FAQ
Pressor: le domande dei nostri clienti
Qual è la precisione di misura di Pressor e quali range copre?
Pressor integra sensori di pressione ad alta precisione con compensazione termica, garantendo misure affidabili nelle condizioni operative reali. I range di pressione, temperatura e umidità sono configurabili in base al modello ordinato, coprendo le esigenze tipiche di impianti idraulici, pneumatici e HVAC industriali.
Come si configurano le soglie di allarme su Pressor?
Le soglie di allarme sono programmabili indipendentemente su ciascun canale di misura — pressione, temperatura e umidità — tramite il software di configurazione. Quando un valore supera la soglia impostata, Pressor invia automaticamente un messaggio di notifica sul bus CAN, consentendo al sistema di supervisione di attivare contromisure immediate senza intervento manuale.
È possibile personalizzare il formato dei messaggi CAN trasmessi da Pressor?
Sì, i messaggi CAN di Pressor sono completamente configurabili: è possibile impostare CAN ID, formato dati, ordine dei byte e frequenza di trasmissione per adattarsi al protocollo CAN già in uso nella rete. Questo permette l'integrazione diretta con PLC, centraline e sistemi SCADA esistenti senza necessità di convertitori o gateway intermedi.
Pressor è adatto all'installazione in ambienti industriali gravosi?
Sì, Pressor è progettato con un involucro compatto e robusto pensato per resistere alle condizioni tipiche degli ambienti industriali, incluse vibrazioni, polvere e variazioni di temperatura. La diagnostica integrata in tempo reale monitora costantemente lo stato del sensore, segnalando eventuali anomalie o derive per garantire l'affidabilità delle misure nel lungo periodo.
