NEXOR DAUGHTERBOARD · SENSORE
Aeris Modulo sensore pressione, umidità e temperatura

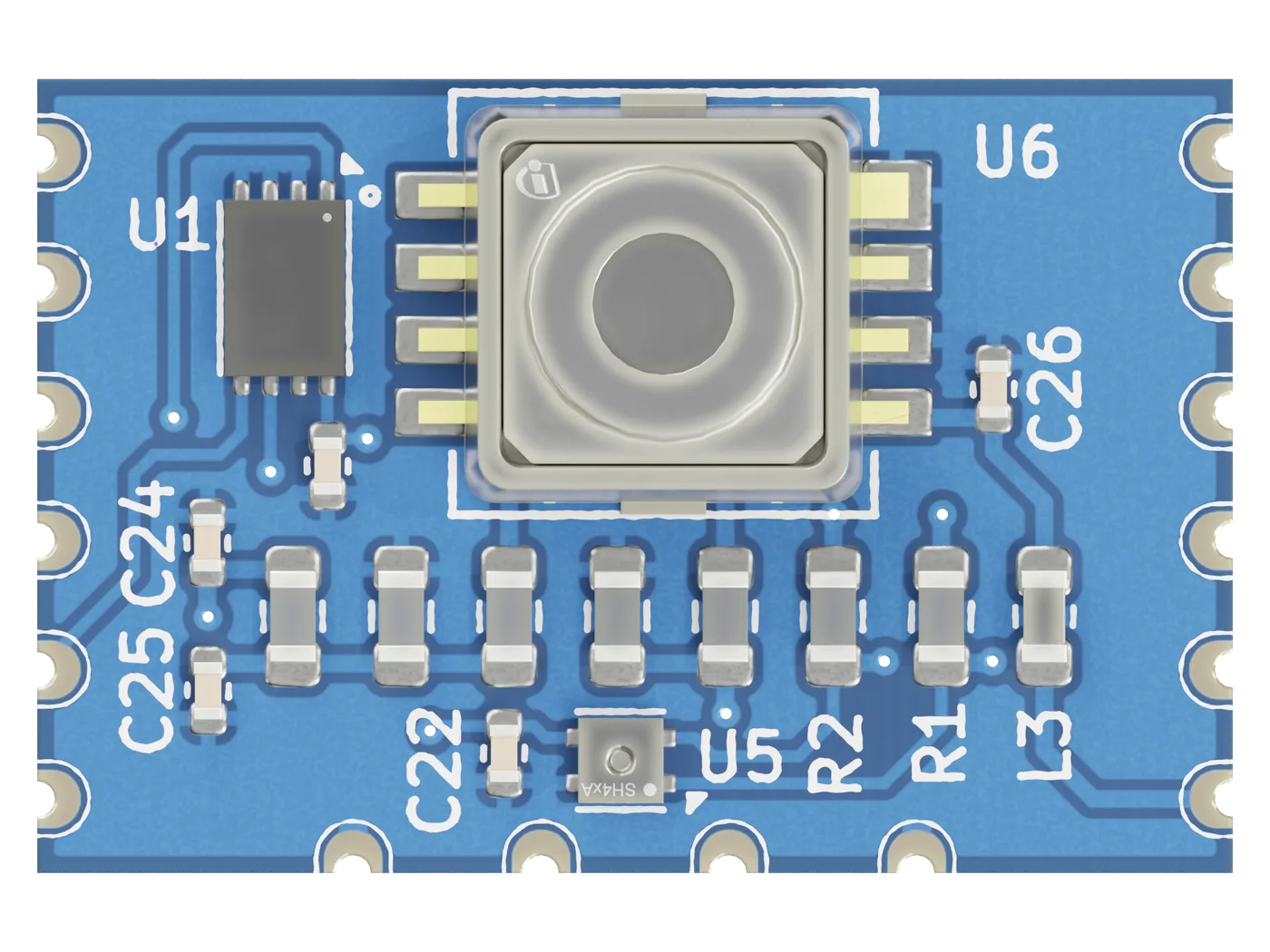

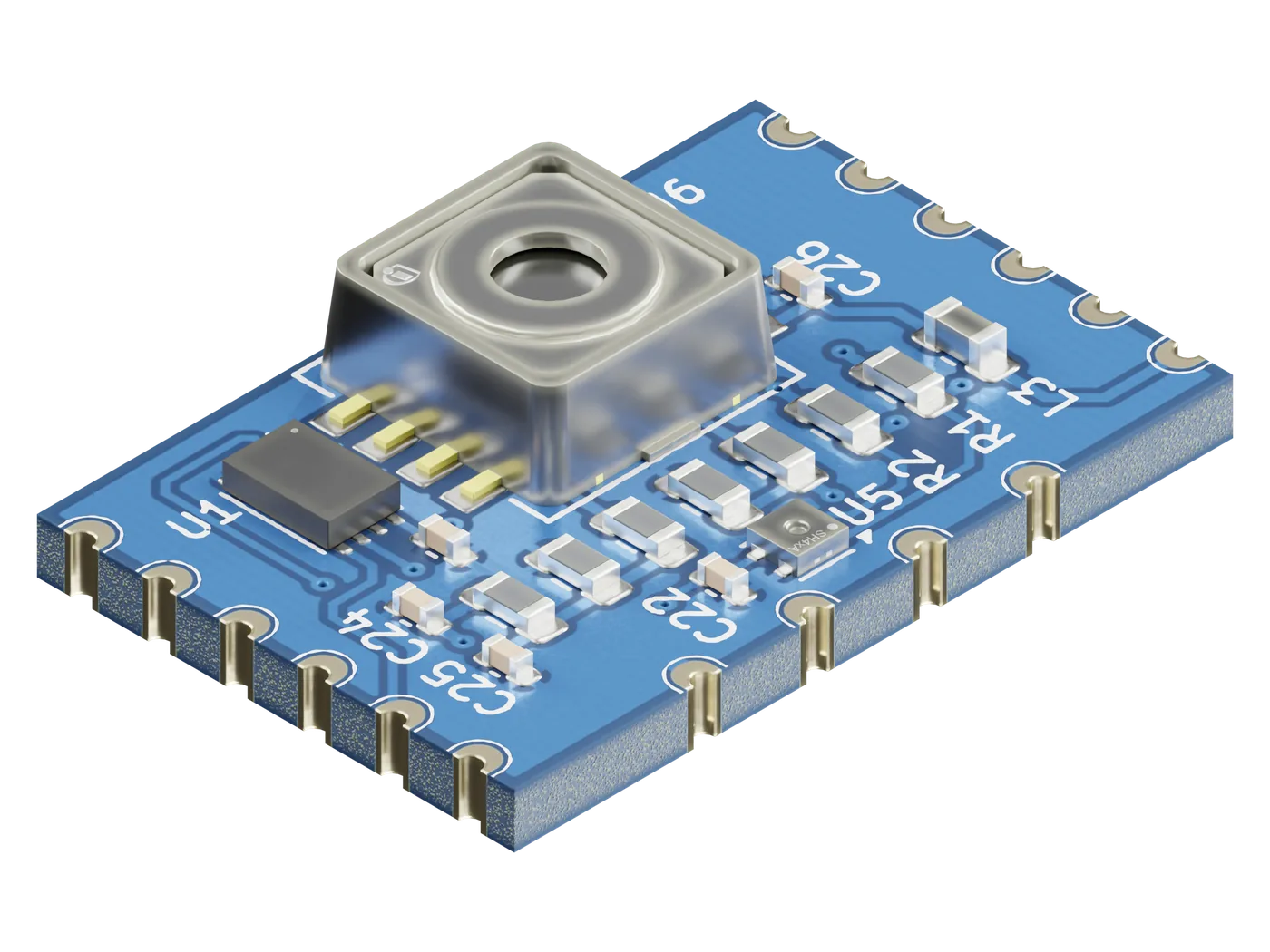

Aeris è la daughter board PHT (pressione-umidità-temperatura) per il carrier Nexor. Combina un sensore MEMS di pressione assoluta e un sensore digitale di umidità e temperatura su un'unica scheda compatta che si salda direttamente su una faccia del carrier tramite pad castellati. Il carrier fornisce l'alimentazione e legge le tre misure, pubblicandole sul bus CAN: Aeris non richiede alimentazioni né cablaggi propri.
Si salda sul carrier Nexor: alimentazione, elaborazione e CAN sono già a bordo. Scopri la piattaforma
OVERVIEW
Rende Nexor un sensore ambientale
Entrambi gli elementi sensibili sono calibrati singolarmente in fabbrica e la scheda utilizza componenti automotive-grade RoHS. Opera da -40°C a +125°C e il sensore di umidità resta pienamente funzionale in condensa, grazie a un riscaldatore integrato che il carrier attiva a impulsi per liberare dalla condensa la superficie del sensore. La memoria on-board permette al carrier Nexor di riconoscere Aeris automaticamente e applicare la calibrazione corretta. Quando serve la stessa misura in un nodo autonomo, senza carrier, la funzione è coperta dal sensore Pressor.
01 / Sensing
Cosa misura
Tre canali calibrati in fabbrica, pubblicati sul bus CAN dal carrier
Umidità relativa
0 - 100 %RH
- Accuratezza
- ±2 %RH tip.
- Risoluzione
- 0.01 %RH
- Risposta (t63)
- 4 s
Temperatura
-40 - +125 °C
- Accuratezza
- ±0.2 °C tip.
- Risoluzione
- 0.01 °C
- Risposta (t63)
- 2 s
02 / Integrazione

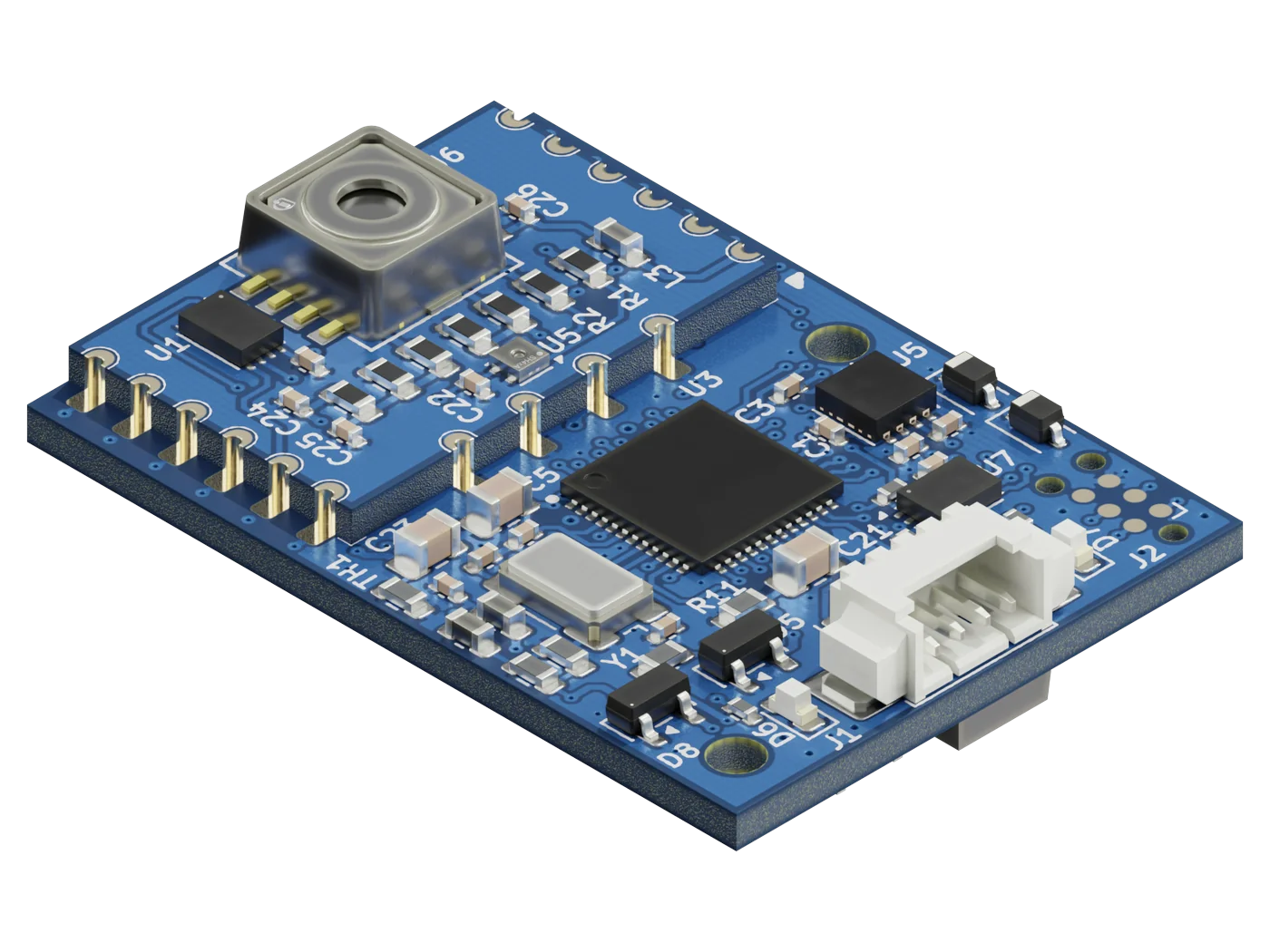

Come lavora con Nexor
Divisione dei ruoli: il modulo condiziona, il carrier digitalizza e pubblica
Aeris Sensore
Condiziona i segnali e porta gli elementi sensibili
Nexor CARRIER
Alimenta, digitalizza, calibra e pubblica su CAN
Risorse usate sulla faccia del carrier
Segnale di pressione Ingresso analogico (ADC) Tensione analogica condizionata proporzionale alla pressione assoluta
Umidità e temperatura Bus I2C sensore Lettura digitale di umidità e temperatura con CRC
Identificazione scheda Bus ID condiviso Memoria di identificazione e calibrazione, indirizzo impostato dalla faccia di montaggio
Alimentazione +5 V, +3.3 V, GND Fornita interamente dal carrier, nessuna alimentazione esterna
03 / Caratteristiche
Caratteristiche Principali
Cosa rende unico questo modulo
Pressione, umidità e temperatura in un'unica scheda 21 x 14 mm
Range operativo esteso da -40°C a +125°C
A prova di condensa, con riscaldatore anti-condensa integrato
Calibrazione di fabbrica su ogni singolo elemento sensibile
Componenti automotive-grade AEC-Q100, RoHS e REACH
Riconoscimento automatico sul carrier via memoria di identificazione
04 / Specifiche
Specifiche Tecniche
01 · SENSING
Pressione assoluta
15 - 400 kPa (±3.8 kPa tip.)
Umidità relativa
0 - 100 %RH (±2 %RH tip.)
Temperatura
-40 / +125 °C (±0.2 °C tip.)
Stabilità a lungo termine
< 0.2 %RH/anno · < 0.03 °C/anno
02 · ELETTRICO
Alimentazione
Dal carrier: +5 V / +3.3 V
Assorbimento
8 - 10 mA (escluso heater)
Heater anti-condensa
35 mA max, duty cycle ≤ 10%
ESD
≥ 2 kV HBM sui componenti montati
03 · FISICO
Dimensioni
21 x 14 mm, PCB 2 layer
Montaggio
16 pad castellati, passo 2.27 / 3.30 mm
Sovrapressione
600 kPa max (≤ 300 s)
Qualifica
AEC-Q100 · RoHS · REACH
05 / Applicazioni
Applicazioni
Dove viene utilizzato
- 01 HVAC
Monitoraggio climatico di edifici, condotte e cabinet
- 02 Industriale
Controllo di processo e monitoraggio di quadri e macchine
- 03 Barometrico
Misura meteo, altitudine e pressione atmosferica
- 04 Vano motore
Ambienti ad alta temperatura fino a +125°C
- 05 Condensa
Ambienti umidi e condensanti, con recupero via heater
- 06 Dual-sensor
Nodo CAN a due funzioni con una seconda daughter board
06 / Galleria

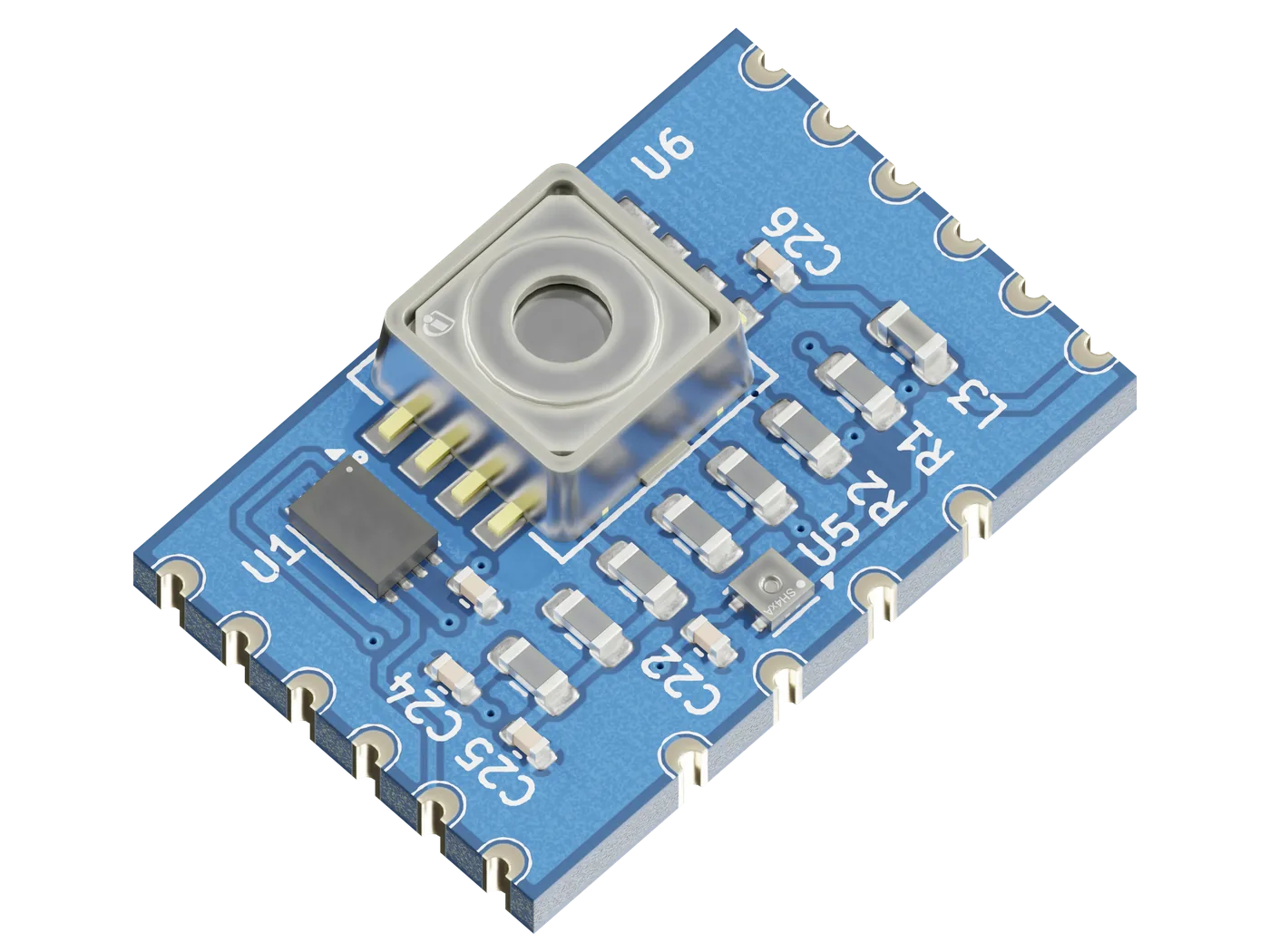

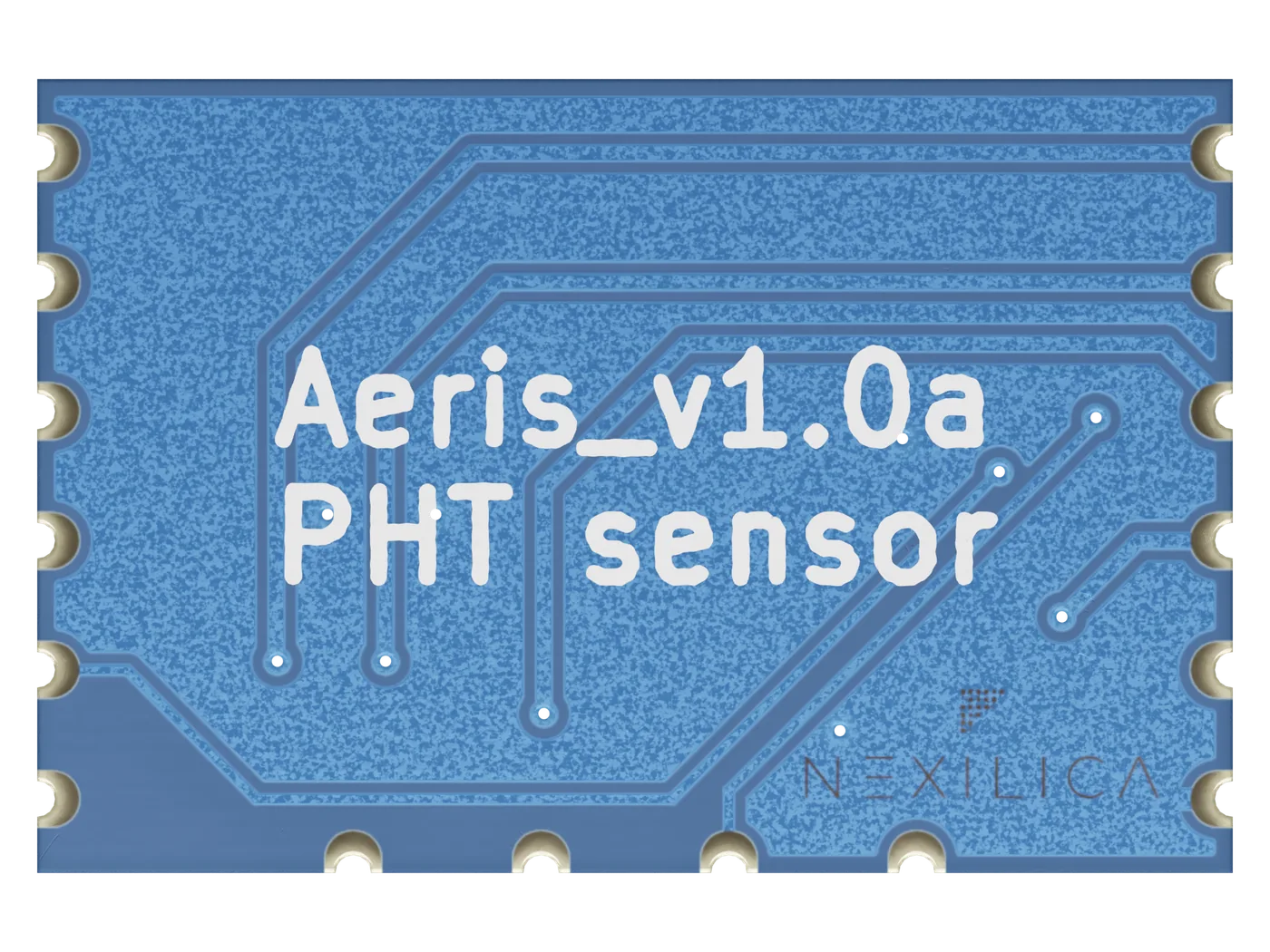

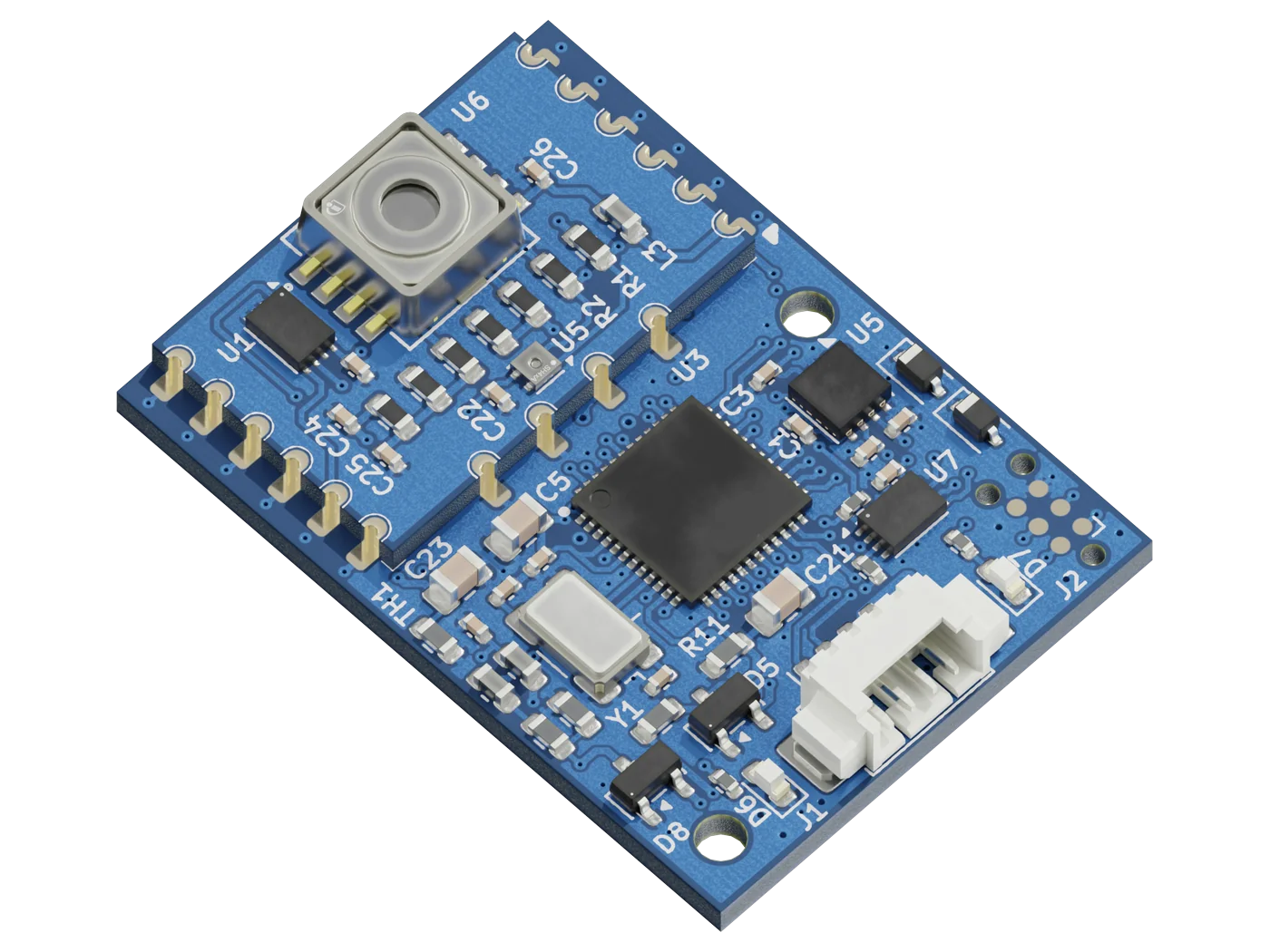

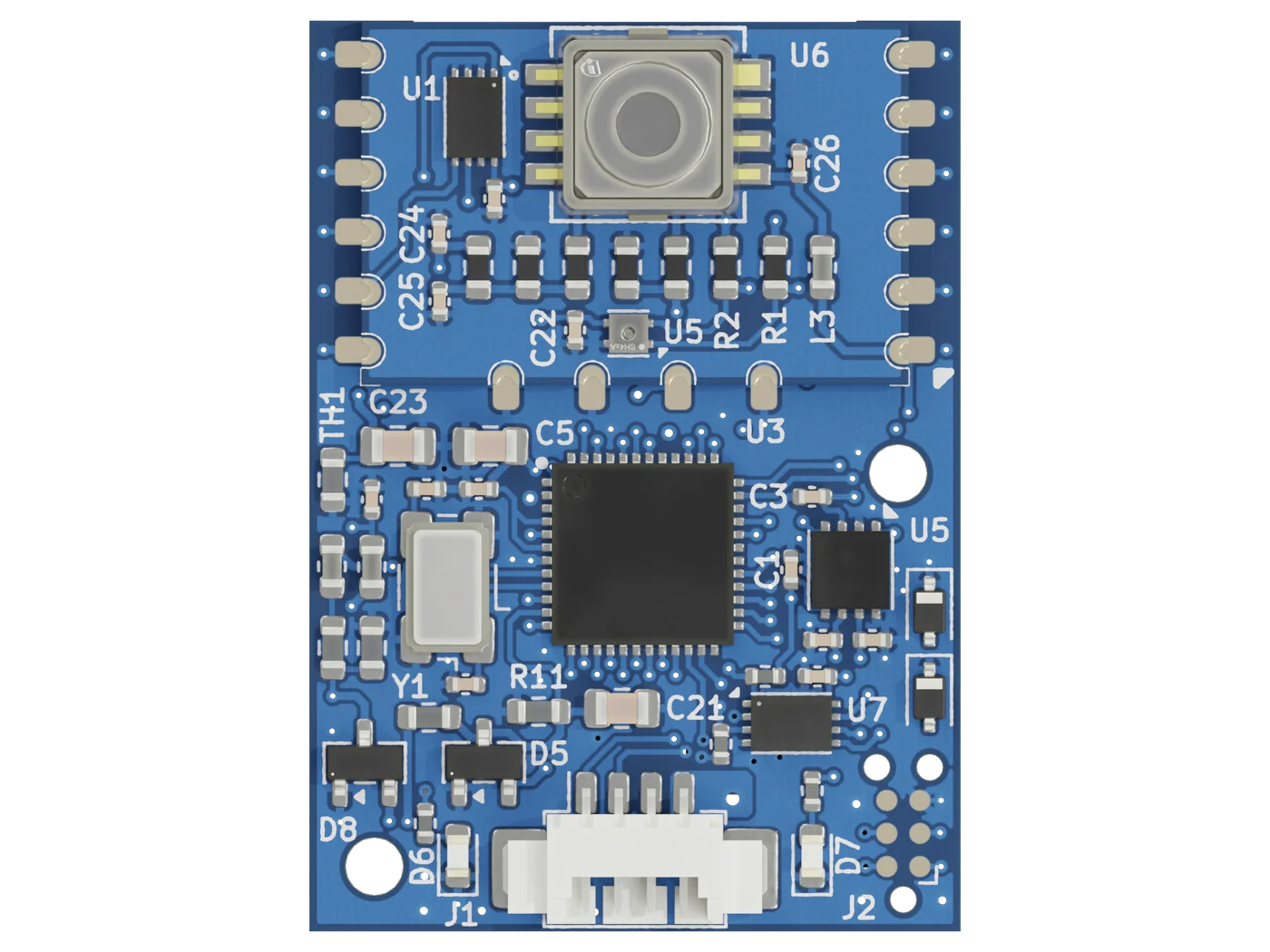

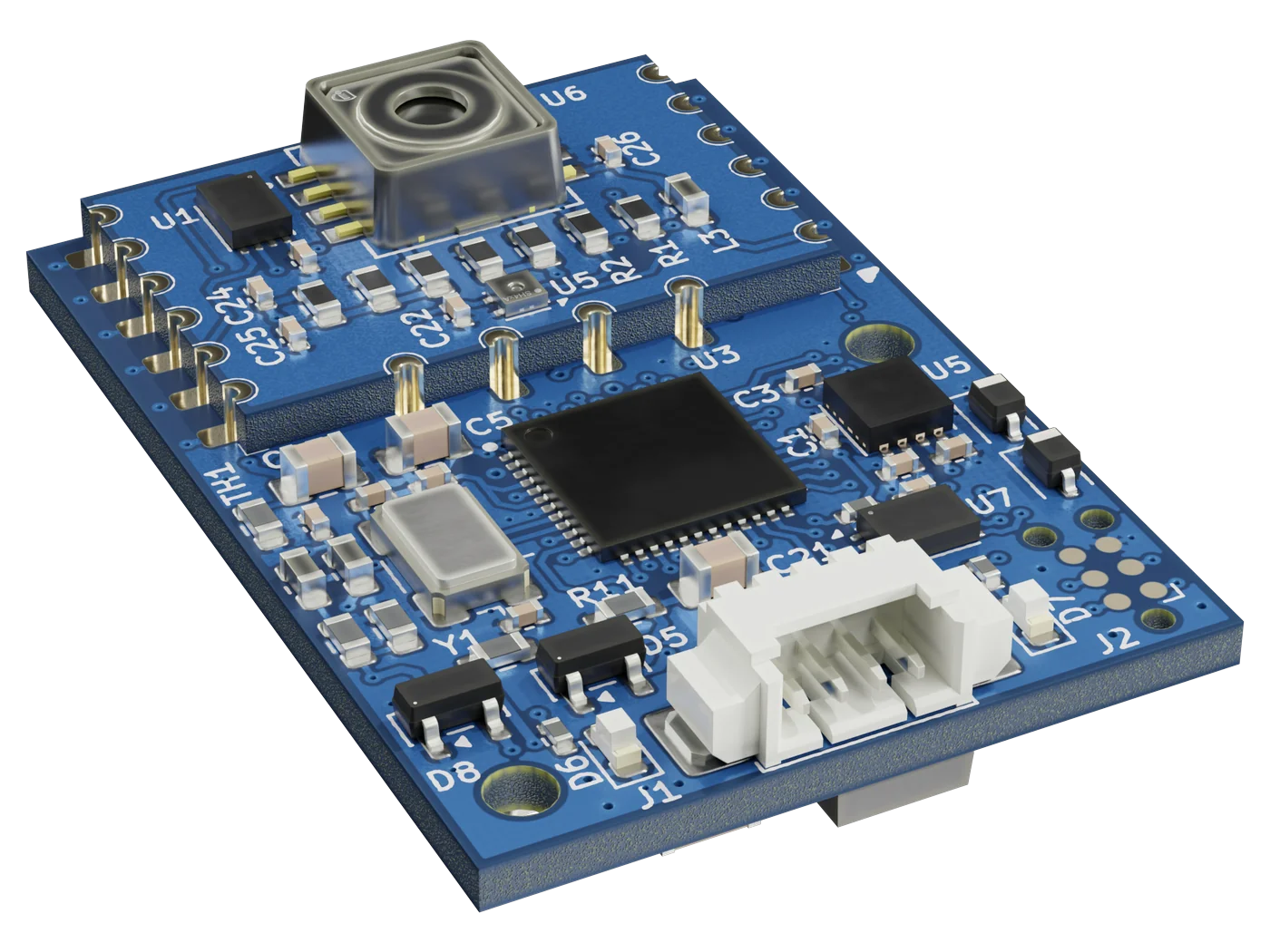

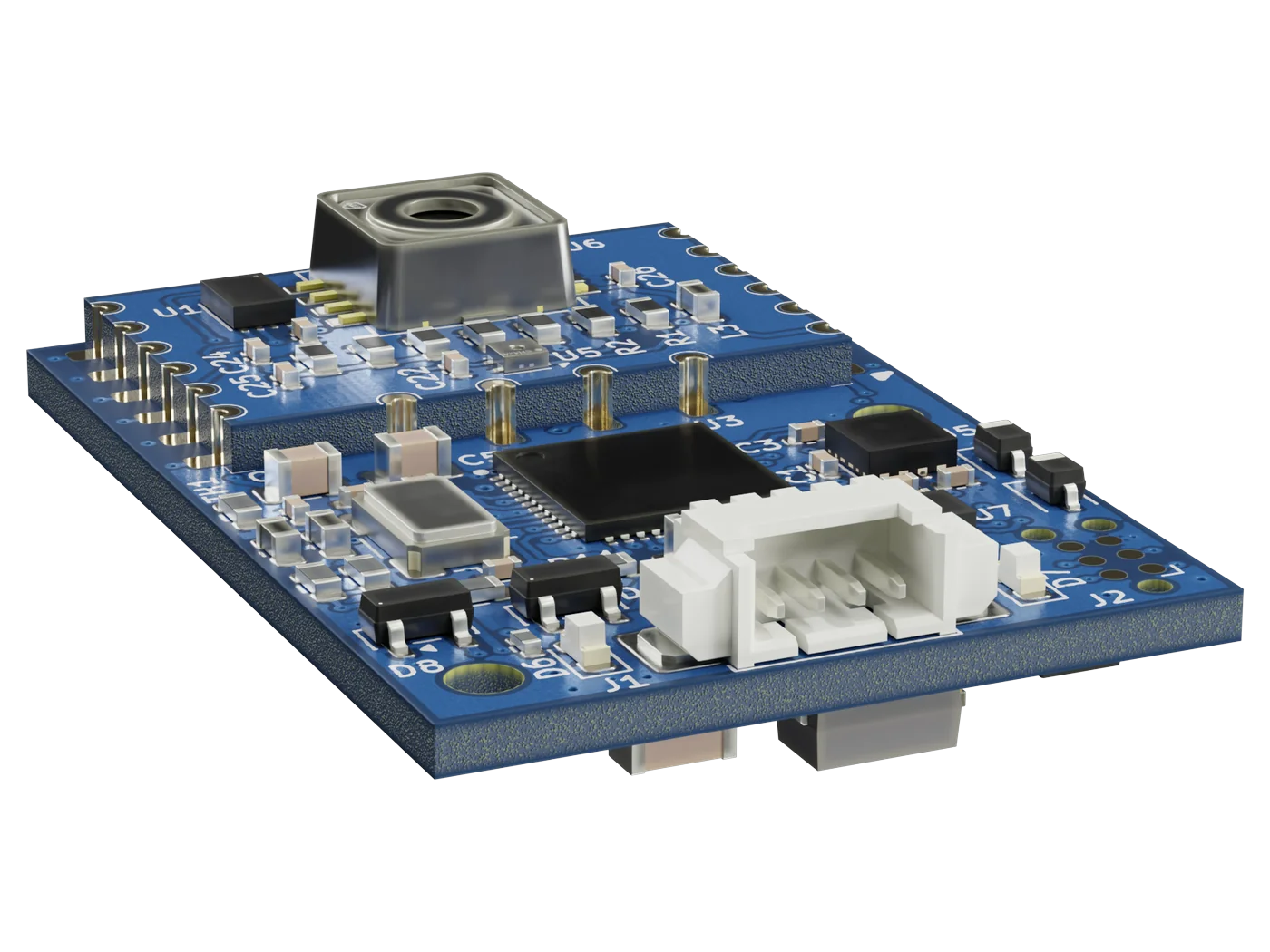

Galleria
07 / FAQ
Aeris: le domande dei nostri clienti
Aeris funziona anche in presenza di condensa?
Il sensore di umidità di Aeris resta pienamente funzionale in ambienti condensanti: l'acqua condensata non lo danneggia, rende solo la lettura insensibile all'aria finché la superficie non torna asciutta. Un riscaldatore integrato, attivato su richiesta dal carrier con brevi impulsi (duty cycle massimo 10%), elimina l'acqua condensata o spruzzata dalla superficie del sensore e contrasta la deriva in condizioni persistentemente umide.
Come si collega Aeris al carrier Nexor?
Aeris non ha connettori né cablaggi: si salda su una faccia del carrier Nexor tramite 16 pad castellati (due colonne laterali da 6 a passo 2.27 mm e una fila inferiore da 4 a passo 3.30 mm), con saldatura reflow lead-free standard (IPC/JEDEC J-STD-020). Tutta l'alimentazione e i segnali passano attraverso i pad, e la scheda è supportata meccanicamente dalle sole saldature.
Serve firmware dedicato per usare Aeris?
Aeris non esegue firmware proprio: il carrier Nexor campiona i tre canali, applica la calibrazione memorizzata a bordo della scheda e pubblica i risultati sul bus CAN. All'avvio il carrier riconosce automaticamente Aeris tramite la memoria di identificazione e carica la configurazione corretta, anche con due Aeris montate sulle due facce.
Aeris è adatta ad ambienti gravosi come un vano motore?
Aeris è costruita interamente con componenti automotive-grade AEC-Q100 e opera da -40°C a +125°C, quindi regge il vano motore con le dovute protezioni meccaniche. Le aperture dei sensori non sono però sigillate: in installazioni polverose, bagnate o soggette a spruzzi va previsto un contenitore con membrana ventilata idrorepellente che lasci passare l'aria da misurare proteggendo da liquidi e particolato.
